Rammelend bestek en een dakgootgesprek

22 juni 2015 008

“Heee houden jullie een werkbespreking? Leuk!!” Henk hobbelt op zijn fietsje langs ons heen, een blauw bakje met rammelende kopjes en bestek op zijn bagagedrager gebonden. Hij was op weg naar zijn caravan. Maar nu verandert hij van richting, zet zijn fiets op de standaard en komt op ons af. Wij staan naast de nieuwe goudgele wagen met het werkboek in de hand. “Kijk, we zijn bezig met de bouwtekening van de goot.” “Ja, leuk hè, lacht Dick. Nu is ze al een jaar bezig met ontwerpen en nog steeds zijn er dingen waar over nagedacht moet worden,” glundert hij.
“Laat eens zien,” zegt Henk en kijkt naar de tekening. Henk is loodgieter en psycholoog. Hij is een ervaren trabbelsjoeter. Ik laat hem de spanten zien, die op de houten vloer klaar liggen. Ze zullen de huid van de wagen vorm en stevigheid te geven. Ernaast wacht een stapeltje verbindingsstukken, die moeten de overgang maken naar de dakbogen. Sommigen zijn  af, anderen nog niet. De decoupeerzaag ligt ernaast, tussen wat fijn houtpoeder van het zagen. Voor ik ga monteren wil ik alle onderdelen zoveel mogelijk af hebben. Het wordt een hele verzameling puzzelstukjes. Alles is uitgetekend op schaal en minstens tien keer nagekeken op juistheid.

.

22 juni 2015 009

Dit is de uiteindelijke tekening op schaal. Ik kan alle onderdelen rechtstreeks overtrekken en uitzagen. De vormgeving van de glooiende lijnen kan nog iets veranderen.

.

Henk tuurt naar mijn tekening met de goot en de stootlat. Die is nodig om het breedste punt te beschermen tegen botsen.”Wat is dat voor blokje, dat je onder de stootlat hebt getekend?” vraagt Henk aan mij. “Rubberen afhouders, gemaakt van auto- of trekkerband.”
“Goed plan, rubberen blokjes er onder. Zo heb je meer ruimte voor de goot. En autoband is vrijwel onverslijtbaar en is overal te vinden. Maar hoe is de afwatering van het dak?”  “Dat weten we nog niet. Heb jij een idee? Afwatering is toch je vak?” We wachten nieuwsgierig af wat hij gaat zeggen. “Wacht, zegt hij, “Ik breng eerst even de afwas naar huis. Hij stapt op zijn fiets en rijdt rammelend verder. Even later komt hij opgewekt terug lopen. Wij stoppen ons gesprek tot hij bij ons is en kijken hem nieuwsgierig aan. “Ik heb een idee”, begint hij. “Als je het dakrubber nou dóór laat lopen in de goot, het erom heen vouwt en vastplakt met EPDM lijm, dan heb je een hele goeie goot en geen lekkage. De ondersteuning van de goot kan je zò maken dat de stootlat er tegen aan kan geschroefd.” Henk laat een eenvoudig tekeningetje zien.
“Ja,” zeg ik bedachtzaam en kijk Dick even aan. “Dit is de beste oplossing.” Henk neemt het compliment bescheiden in ontvangst. “Jullie plan vond ik óók erg goed hoor! .. Maar nu ga ik ga weer verder,” zegt hij dan. “Wij ook,” antwoord ik.
“Dag Henk!”
“Dag Alowieke, dag Dick!”

.

Ik probeer geen enkele afgesloten ruimte te maken. Ik wil dat alles blijft ademen, vooral onder de vloer kan het soms vochtig zijn. Daar is het extra belangrijk.

.

Ventilatiegaten onder de vloer.
Ventilatiegaten onder de vloer.
Resthout na het gaten zagen
Resthout na het gaten zagen
Ventilatiegaten gezien van onder de vloer.
Ventilatiegaten onder de vloer waar de isolatie komt





De komst van de wagen, bouwen en experimenteren.

Het onderstel is af! Binnenkort komen ze hem brengen. Dan kan ik helemaal in het echt, driedimensionaal aan de slag. Ondertussen groeit het boek met bouwtekeningen gestadig… Ik zal vaker over het bouwen schrijven en foto’s of bouwtekeningen laten zien, zonder bepaalde regelmaat. De verhalen, gedichten en tekeningen gaan gewoon door, eens per week. Als ik iets over het bouwen wil vertellen, komt dat tussen door in een aparte categorie.
Zoals nu. Ik wilde uitzoeken hoe het vocht zich gedraagt in mijn woonwagen. Bij benadering.

Ik deed een condensproef en liet de resultaten zien aan een professionele
yurtbouwer, hier op het terrein. Hij inspireerde me tot het uitdenken van
het volgende idee.

.

condensoplossing (11)

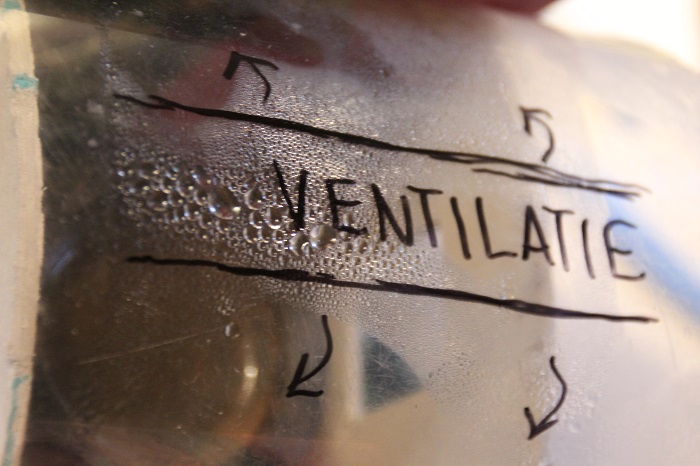

Het hele dak is bedekt met acht centimeter wol. Daar boven is een
ventilatieruimte van twee centimeter, en vervolgens komt het dakzeil.
Eigenlijk als een soort paraplu die erboven hangt. Daar kan condens
langs naar beneden druipen en langs de lange open gleuf, bij de dakrand,
weglopen. Maar het is niet genoeg. In het midden blijft het hangen.

De condensproef. Het mes is metaal, dus koud.

.

condensoplossing (2)

.

condensoplossing (1)

.

condensoplossing (5)

.

condensoplossing (4)

.

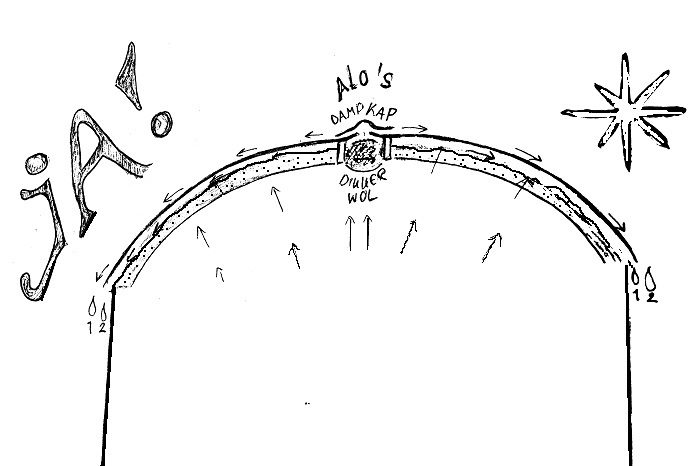

Dit is een mogelijke oplossing, waar ik nu sterk over denk.

condensoplossing (7)

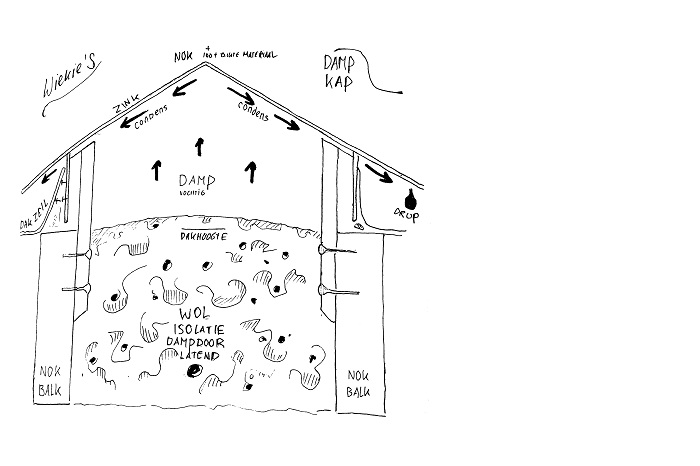

Warme lucht stijgt naar het hoogste punt en condenseert waar het ’t koudst
is. Tussen de twee nokbalken komt een dampkap van drie meter lang, met
extra wol ertussen tegen de kou. De damp stijgt door de wol heen omhoog,
en condenseert tegen het koude zink. Daar loopt het naar beneden.

.

Wiekies dampkap

Wiekies dampkap

Met extra hoge rand om opstuwend regenwater te keren. Dat kan
heel hoog opwaaien bij harde wind, zo vertelde Ton, de wagen-
bouwer. Daarom heb ik de windkering extra hoog gemaakt. Ik ben
erg benieuwd hoe het in praktijk uitwerkt. Maar voorlopig ben
ik nog niet aan het dak toe. Eerst de werkplaats inrichten.
Ik wacht op de sleutel. Dan kan het beginnen.

.

.
